Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Служить фланцем запорная заслонка | Давление: | Низкое давление |
|---|---|---|---|
| Структура: | Поднимая запорная заслонка стержня | Средство: | ater, vapou |
| Гаван размер: | 2" ~12" | Стандарт: | msss-70 |
| Лицом к лицу: | ASME B16.10 | температура: | -10 к 200℃ |
| Цвет: | Синь | Материал тела: | Дуктильный утюг |
| Высокий свет: | 125LB служило фланцем запорная заслонка,API служил фланцем запорная заслонка,ANSI 6 запорная заслонка служить фланцем дюймами |
||
Запорная заслонка ворота с открытием и заключительными частями. Направление движения ворот перпендикулярно к жидкому направлению. Запорную заслонку можно только полно раскрыть и полно закрыть, не отрегулировать и дросселировать. Запорная заслонка загерметизирована контактом между местом клапана и воротами. Обычно, поверхность для заклеивания будет overlaid с материалами металла для увеличения сопротивления носки, как overlaying 1Cr13, stl6, нержавеющая сталь, etc. запорная заслонка имеет твердую запорную заслонку и эластичную запорную заслонку. Согласно различным запорным заслонкам, запорная заслонка разделена в твердую запорную заслонку и эластичную запорную заслонку.
| Дизайн и изготовление | MSS S-70 |
| Лицом к лицу | ANSI B16.10 |
| Конец фланца | ANSI B16.1 |
| Тест | MSS SP-70 |
Поверните дальше или поверните с трубопроводов где номинальное давление bleow давление 125LB, и средство должно быть стержнем, водой или маслом, которое canbe используемое в полях нефтяной промышленности, химической indemical индустрии, фармацевтической промышленности энергетическая промышленность
| РАЗМЕР | 2" ~12" |
| Ressure Norminal | 125LB |
| Tempreature Suitble | -10 к 200℃ |
| Тест уплотнения | 1.41mpa |
| Тест раковины | 2.46mpa |
| Соответствующее средство | газовое масло воды |

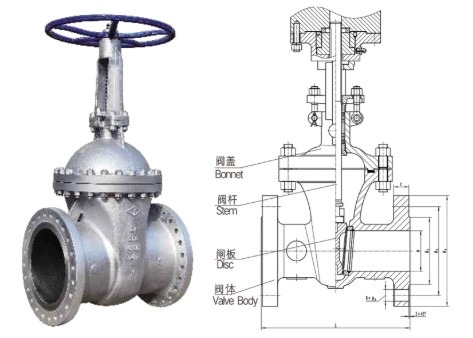

| имя части | материал |
| тело | HT200 |
| кольцо запечатывания тела | ZCuSn5Pb5Zn5 |
| кольцо диска | ZCuSn5Pb5Zn5 |
| диск | HT200 |
| стержень | 2Cr13 |
| гайка | 25 |
| болт | 35 |
| набивка | графит 08+ |
| bonnet | HT200 |
| упаковка | графит |
| болт | 35 |
| гайка | 25 |
| набивочная коробка | QT450-10 |
| гайка стержня | ZCuSn5Pb5Zn5 |
| гайка bonnet | HT200 |
| Прорезанный setscrew | 35 |
| колесо | HT200 |
| гайка колеса | Q235 |

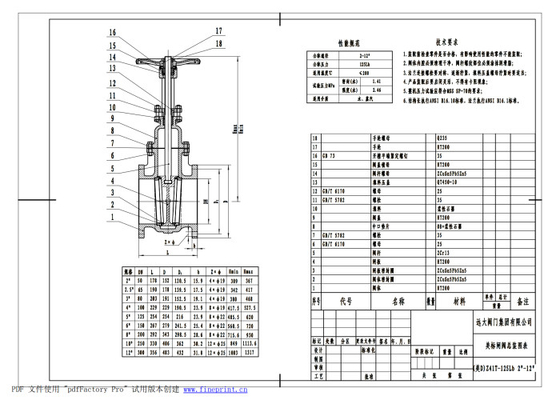

| Размер | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 178 | 152 | 120,5 | 15,9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2 « | 65 | 190 | 178 | 139,5 | 17,5 | 4xф19 | 339,5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152,5 | 19,1 | 4xф19 | 377,7 | 464,7 | 203 |
| 4" | 100 | 229 | 229 | 190,5 | 23,9 | 8xф19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23,9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241,5 | 25,4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298,5 | 28,6 | 8xф22 | 715,6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30,2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31,8 | 12xф25 | 1003 | 1317 | 508 |
Жидкое сопротивление небольшое, и поверхность для заклеивания более менее почищена щеткой и выветрена средством. Отверстие и заключение работ-сбережения. Направление подачи средства неограниченно, без нарушать подачу и уменьшения давления. Общего назначения модель имеет преимущества простой формы, короткой структурной длины, хорошего manufacturability и широкого ряда применения.
Легко причинить размывание и царапину между поверхностями для заклеивания, которая трудна для поддержания.
Общий размер большой, который требует некоторого космоса для открытия и закрывать, и открытие и заключительное время длинны
